ACEPHERE CONTROL ULTIMATE
面向复杂环境、功能模块化、自主可控的高性能控制器系列
ACEPHERE Control Ultimate系列控制器
面向复杂环境、功能模块化、自主可控的高性能控制器系列,包括Ultimate主控制器、MILSTD 1553B总线支持、ARINC 429总线支持、EtherCAT功能单元耦合等模块。采用双机一体资源硬划分技术:一机双份外设资源,可通过实时Hypervisor进行资源硬划分实现一机两用(实时控制+应用执行)。多PCI-E功能模块可连续级联,无需考虑PCI-E接口数量,功能模块设备可快速插拔,性能强大,能够很好的适应各类复杂、军用场景。
特点优势
■ 连接成熟工业控制系统生态与军用装备生态
■ 功能模块化
■ 双机一体支持硬资源划分
行业应用

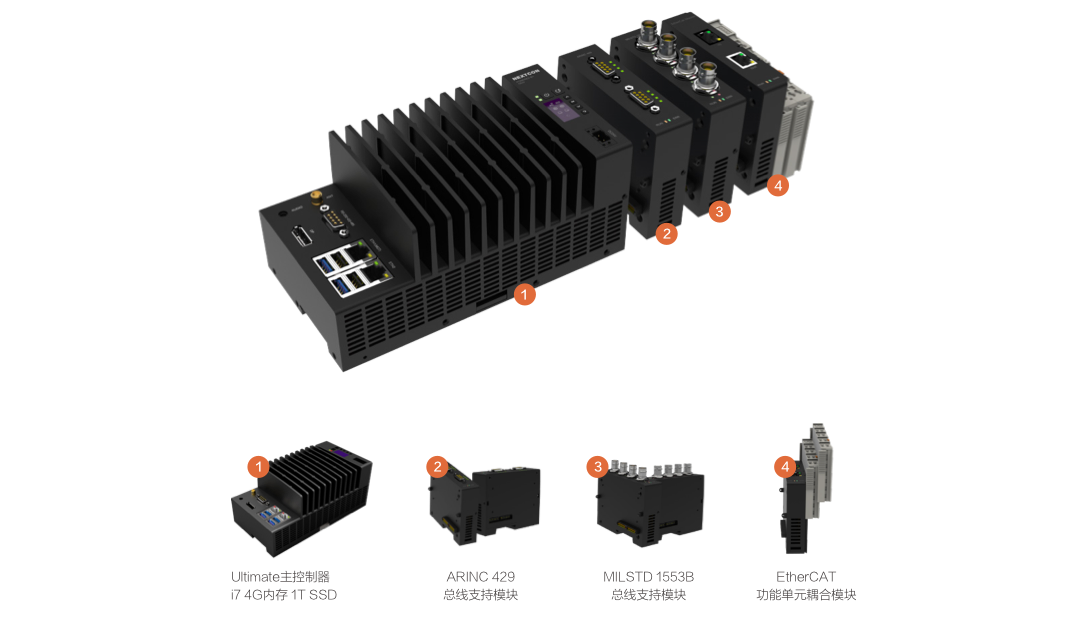

功能模块全家福

■

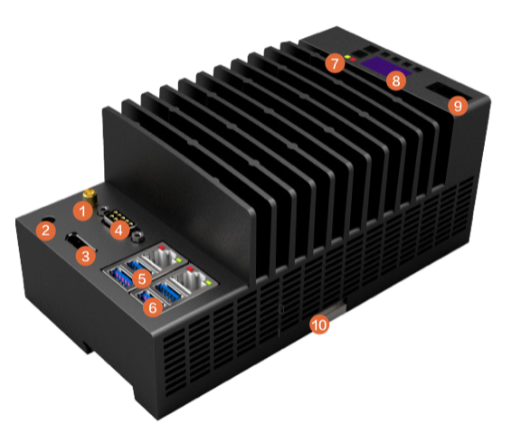

Ultimate寮왠齡포 ACE-CPU-UI74G1T

① 4G LTE 天线接口
② 3.5mm MIC+ 立体声接口
③ DisplayPort 1.2 视频接口
④ RS 232/422/485接口(内部拔码开关可调)
⑤ 2x USB 2.0
⑥ 2x USB 3.0
⑦ 电源开关/重启按钮
⑧ 状态显示屏(OLED高清显示),显示设置按钮
⑨ 24V DC电源接入口
⑩ DIN导轨固定卡扣

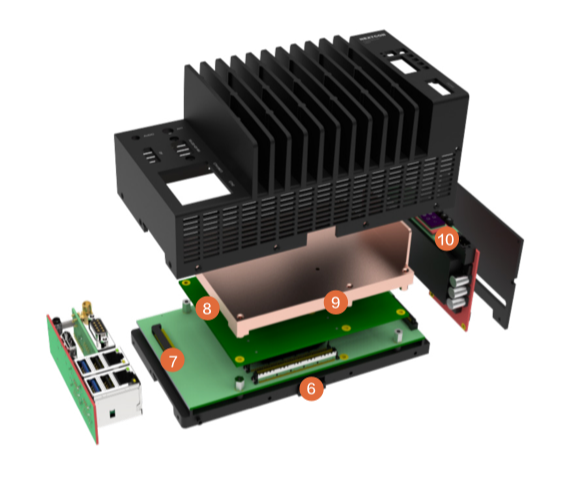

① RTC 纽扣电池
② MicroSD Class 10/A1 高速储存卡
③ 4G LTE MicroSIM 卡槽
④ DIN导轨槽
⑤ 柱体弧形被动散热片阵列
⑥ COME核心计算板接口(国际标准)
⑦ 2x M.2 NVME SSD(带有阵列控制器)
⑧ 多平台核心计算板
⑨ 纯铜导热散热片
⑩ 200W 大功率电源
■

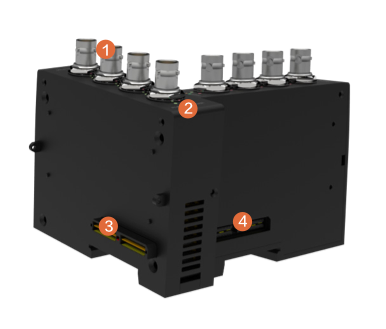

MILSTD 1553B总线支持模块 ACE-IO-U1553B
① 4X 多功能1533B通道
② 读写指示灯
③ 功能扩展总线上联端
④ 功能扩展总线外扩展
■

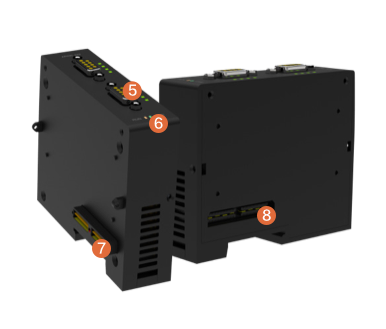

ARINC 429悧窟連넣친욥 ACE-IO-UA429

⑤ 2x ARINC 429 通道
⑥ 读写指示灯
⑦ 功能扩展总线上联端
⑧ 功能扩展总线外扩展
■

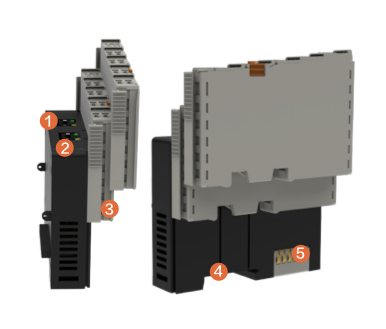

ARINC 429悧窟連넣친욥 ACE-IO-UA429
① EtherCAT进/出口
② 运行状态指示
③ 功能扩展模块
④ 电源导轨
⑤ E-Bus总线
行业应用

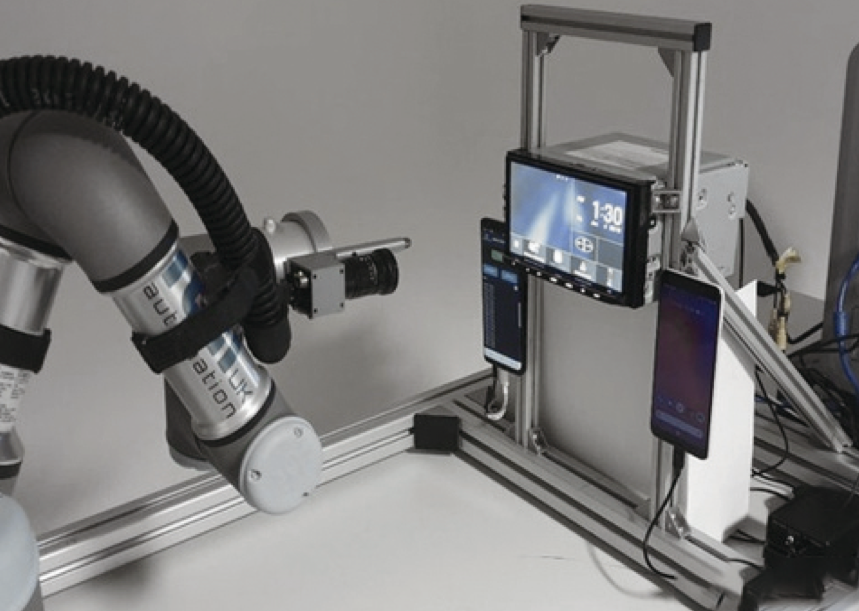

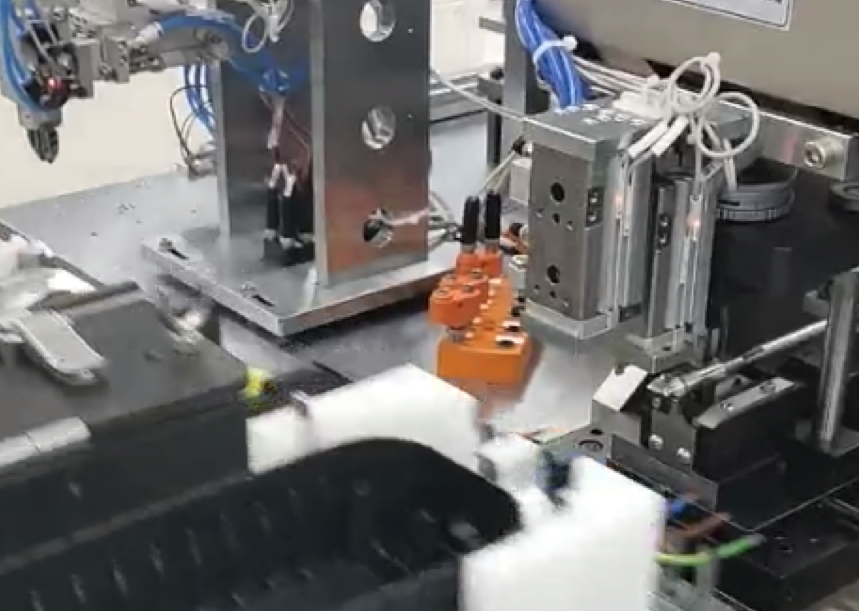

自动化测试环境
■ 结合视觉的自动化测试
■ HIL测试
德尔福充电桩生产线
■ 大众新能源充电桩生产线
■ 32台全自动设备,无人值守生产线
■ 包含压机,拧紧,焊接,机器视觉,拨线,激光等

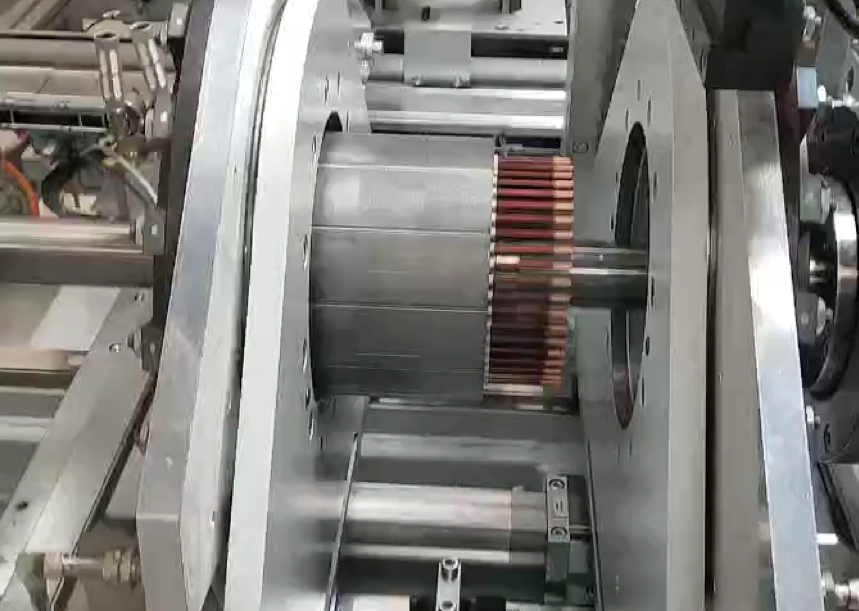

大陆汽车电子
■ 电动机生产线
■ 定子生产线
