ACEPHERE DISPLAY

创建完全集成于工业控制器中的专业可视化人机交互界面,在几乎所有类型面板设备上实现显示与交互



ACEphere Display 人机交互系统

集成在ACEPHERE开发环境中的可视化编辑器,允许用户基于可用的可视化元素创建任意数量的复杂操作界面。可以用于简单的机器操作以及远程维护、监视和诊断。应用于成千上万的应用程序,不同的行业,各种显示设备 — 如工业平板电脑、智能手机、控制器等。

■ 测试和调试的可视化,集成在ACEPHERE开发环境中

■ 目标系统可视化,用于控制系统的可视化显示

■ 人机界面,用于远程工控机的可视化


与其他系统的区别

 与工业控制器编程系统集成

■ ACEPHERE项目中的可视化和控制应用,可在开发工业控 制器程序的同时创建操作界面

■ 多个操作界面的使用,例如应用程序的测试、调试和操作

■ 直接访问控制器变量与OPC UA对象属性,可在可视化界面上直接对控制器进行显示/操作

■ ACEPHERE开发环境的使用可视化,例如功能库和代码的管理、查找、替换和重构

■ 集成扩展功能,可视化的数据访问、实时数据记录、同一接口中同一可视化元素池的可扩展性等


设备制造商:对设备平台的选择没有限制

与工业控制器编程系统集成

■ 可在所有ACEPHERE兼容的平台上执行

■ 易于实现

■ 具有统一的接口





ACEphere Display 功能介绍

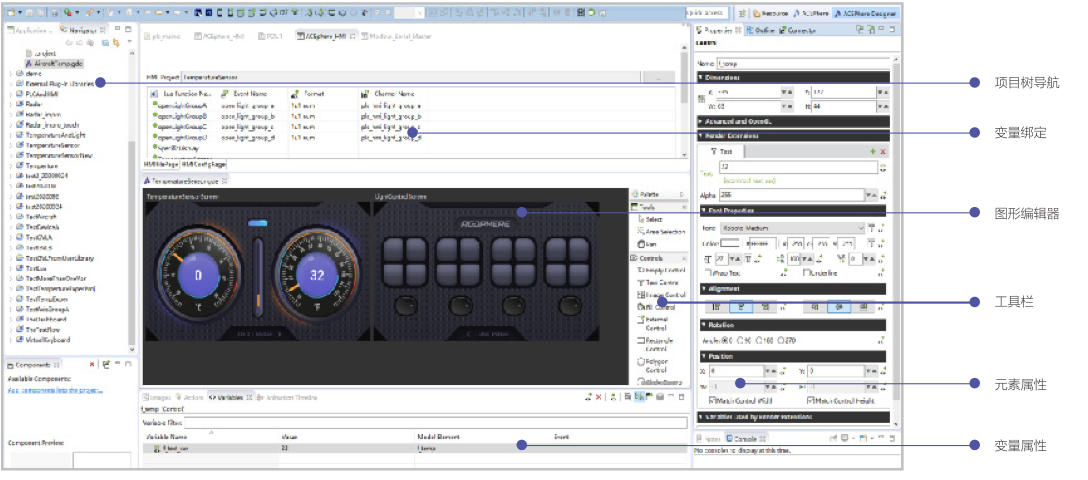

集成图形编辑器

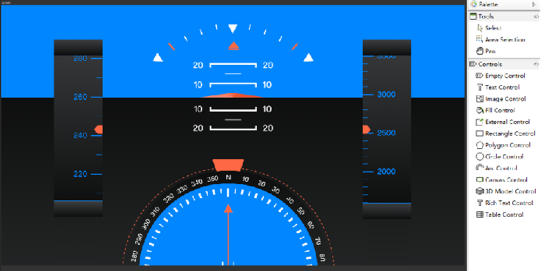

创建操作界面

■ 完全集成在ACEPHERE开发环境中

■ 可作为整个项目的一部分

■ 可通过工具箱中可用的元素或导入的图像进行拖放操作

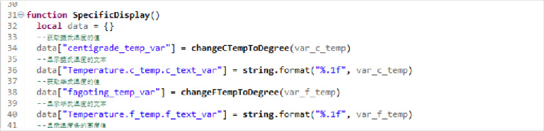

可使用实时LUA脚本进行逻辑功能扩充



支持所有的IEC 61131-3数据类型



ACEphere Display产品架构]

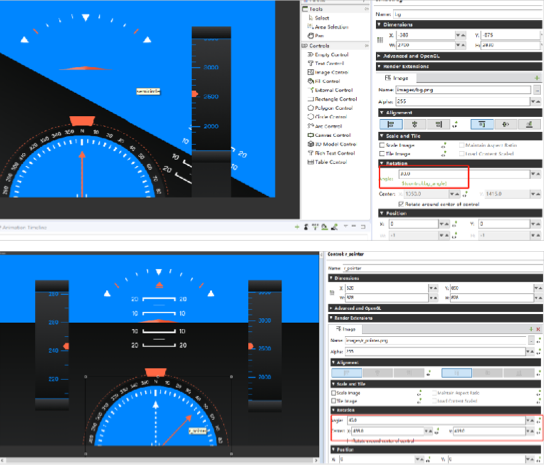

可视化的格式模板


■ 在单独的模板编辑器中定义样式文件中的一组元素属性 (例如,颜色、角度、形状、图像)

■ 通过模板文件中的参数设计操作界面

■ 在管理器中切换模板时,根据模板文件自动更改所有元素

■ 可导入PSD文件,并可以对元素进行图层编辑

■ 典型用例:在不改变项目的情况下,用户可以定制操作界面


可视化元素控件

■ 具有许多自定义选项的基本元素和控件

■ 导入任何类型的PSD格式图像

■ 方便的预览和选择工具箱中的所有元素






元素控件的扩展

用户

■ 开发人员自己可以为应用程序创建可视化库

■ 集成来自其他制造商的可视化库


设备制造商

■ 创建特定工厂、行业或设备的功能性可视化元素

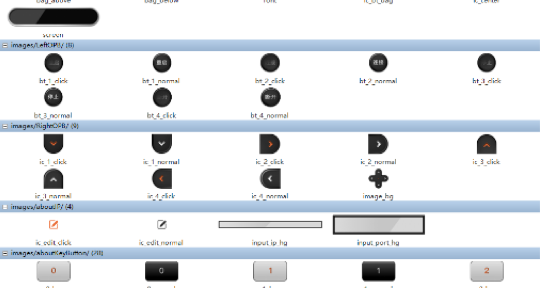

通过可视化对象和参数接口实现可重用性

■ 在其他可视化对象中包含完整的可视化(图像嵌套)

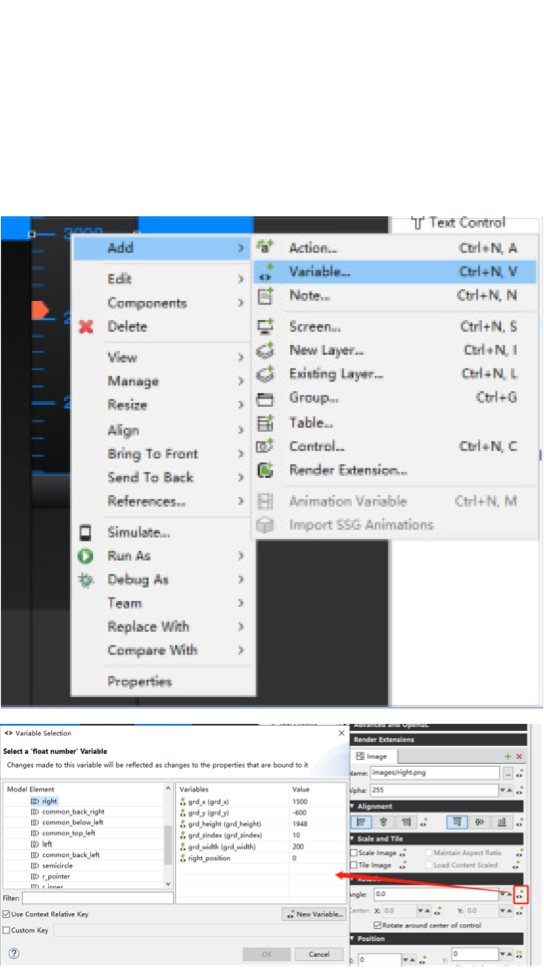

■ 直接或通过参数界面将变量赋值给可视化元素

■ 在更改后自动更新到所有应用的位置







目标系统可视化—用于控制系统的可视化

直接在工业控制器上显示操作界面,或在集成/连接的屏幕上显示。这将控制器和可视化人机交互系统结合在单一设备中,利用软件定义模式实现显控一体的高级控制系统。

特点

■ 平台无关的产品组件:可在不同的系统平台上移植

■ 用于在没有控制器功能的显示设备上进行远程操作,对于自身没有图形库或系统资源较低的系统也可以使用

■ 功能接口:可以直接调用控制应用程序的函数、属性和方法

■ 典型应用:通过面板控制器实现组合设备的控制和可视化,通过两者功能的集成,节约设备成本


远程人机界面

远程人机界面使得ACEPHERE创建的操作界面可以在远程显示器上查看,这降低了控制器上的计算负载,可通过WEB或其它远程化协议连接ACEphere Display的控制系统进行查看。

特点

■ 发环境中可视化与逻辑应用可分别建立独立项目工程

■ 通过数据源对象进行数据绑定:开发人员可建立变量映射

■ 典型应用:在一台PC上对控制器进行可视化、操作和监控


航空/汽车领域专用功能

可构建符合ARINC 661国际规范的航空装备交互界面,以及满足汽车领域功能需求的各类仪表与操作界面功能,可面向相关领域提供高效便利的开发、测试与运行能力。
